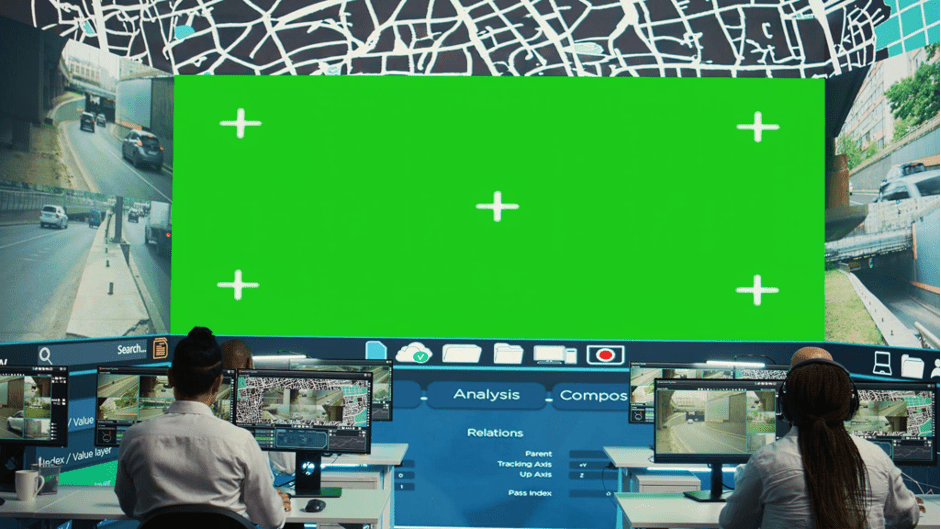

Cara Melakukan Mapping Videotron Menggunakan Processor NovaStar

3. Pengalamatan Kabinet dan Cabling Layout

Langkah berikutnya adalah proses pengalamatan kabinet, dengan tahapan sebagai berikut.

a. Pengaturan Perangkat Keras:

1. Hubungkan daya dan kabel HDMI dari PC ke prosesor sebagai input video.
2. Jika menggunakan prosesor pihak ketiga, sambungkan kabel DVI ke kartu NovaStar.
3. Jika sudah, hubungkan kabel USB dan CAT5 ke panel LED.

b. Pengaturan Perangkat Lunak:

1. Jalankan software NovaLCT, lalu masuk menggunakan “akun admin” atau “admin”.
2. Setelah itu, buka menu “Screen Configuration” dan pastikan koneksi port USB sudah terdeteksi dengan baik.

c. Pengaturan Kartu Penerima:

1. Buka menu “Receiving Card Page”, lalu pilih “Read from Receiving Card” untuk mengambil data.
2. Selanjutnya, atur Port Pengirim dari prosesor, Nomor Port, dan Nomor Kartu Penerima sesuai panel LED, lalu klik “Ok”.
3. Pastikan ukuran piksel sudah benar (misalnya 192 × 192 piksel).

d. Menghubungkan dengan Layar:

1. Klik “Reset All”, lalu memasukkan jumlah baris dan kolom yang sesuai dengan susunan layar Anda (misalnya 4×2).
2. Selanjutnya, klik dan seret untuk memetakan dinding pada tampilan depan layar sesuai dengan yang Anda inginkan.
3. Jika sudah, klik “Send to HW” untuk menerapkan konfigurasi tersebut.

4. Verifikasi dan Penyesuaian Tampilan

Setelah pengalamatan selesai, langkah selanjutnya adalah verifikasi tampilan. Gunakan konten uji seperti grid, angka, atau pola warna untuk memastikan kesesuaian posisi konten, sinkronisasi antar panel LED, ketepatan resolusi, serta keterbacaan visual agar tidak terjadi distorsi, pergeseran, atau ketidaksinkronan tampilan.

Jika ditemukan ketidaksesuaian, Anda dapat kembali ke menu mapping dan melakukan penyesuaian lagi sampai tampilan panel optimal dan sesuai dengan yang diinginkan.

5. Menyimpan dan Mengamankan Konfigurasi

Jika seluruh tampilan sesuai, konfigurasi perlu disimpan, dengan klik menu “Save” pada software kontrol LED. Selain itu, Anda dapat mengklik “Read from HW” untuk mengambil informasi yang tersimpan. Ini akan membantu Anda memahami koneksi layar dengan cepat jika Anda lupa nantinya.

Disarankan juga untuk menyimpan file konfigurasi sebagai backup dengan download file RCG melalui tombol “Save to File”. Langkah ini memang bersifat opsional, namun akan sangat membantu jika terjadi reset sistem, penggantian perangkat, atau konfigurasi ulang di kemudian hari.

6. Uji Koneksi

Setelah seluruh langkah konfigurasi selesai, pengujian koneksi juga penting untuk memeriksa kondisi semua receiving card dan memastikan semuanya bekerja dengan baik sebelum konten diputar.

Caranya dengan klik “Detect Communication Status”, kemudian pilih layar yang ingin dicek (misalnya Screen1). Lalu, sistem akan menampilkan status setiap kartu penerima dengan indikator warna.

Warna hijau menandakan komunikasi berjalan normal, sedangkan warna merah menunjukkan adanya gangguan yang perlu dicek pada sambungan kabel. Jika seluruh status berwarna hijau, berarti konfigurasi layar telah berhasil dan konten Anda akan tampil secara utuh dan tepat di layar LED.
